水力壓裂通常用于致密砂巖、頁巖和一些煤層等低孔低滲巖石，在巖石中形成新裂縫，起到油井上產增產作用，在非常規儲層油氣開發中扮演了關鍵角色。本實驗室開發了巖芯尺度上的水力壓裂在線CT掃描實驗，研究巖石的水力壓裂特征。

實驗原理

本實驗水力壓裂模擬實驗依托巖石水力壓裂在線CT掃描平臺，該平臺主要由高分辨率CT掃描系統、連續流體壓力供給系統、數字巖芯處理系統三部分構成，具有原位掃描、立體成像、分辨率高等優點。圖1為實驗系統簡圖，圖中巖芯樣品置于夾持器中，圍壓和軸壓分別由兩套泵組供給，模擬地層三軸應力條件。水力壓裂的流體由獨立的注入泵提供最高20ml/min的恒定流速，流體壓力由壓力傳感器實時監測，以獲得試樣的最大破裂壓力。試樣裝在nanoVoxel-3502E型微米CT系統轉臺上，X射線源和探測器分別置于轉臺（試樣）兩側，X射線穿透試樣后被探測器，轉臺帶動試樣旋轉360度所得到的大量X射線衰減圖像重構出三維的立體模型。

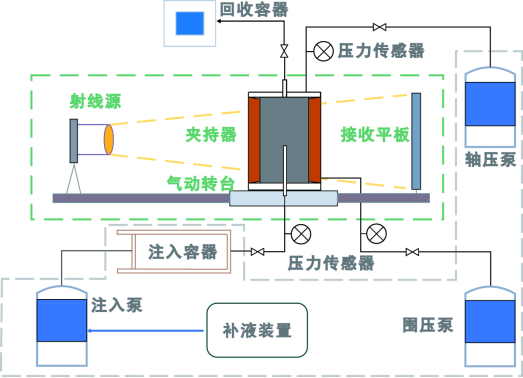

圖1 水力壓裂CT掃描系統簡圖

實驗流程

（1）試樣制備：塊狀巖樣制備為直徑25mm，長度30mm的圓柱試樣，頁巖或煤樣需要采用線切割方式，以保證試樣完整，端面平整度為±0.2mm；選擇任一端面中心鉆直徑4mm，深度10mm的盲孔，用以注入流體。盲孔方向與軸線平行，偏差小于2^o。

（2）試樣安裝及儀器條件準備：壓裂堵頭安裝到試樣盲孔中，將試樣小心裝入水平夾持器中，連接好圍壓、軸壓和流壓管線，檢查各泵狀態后，啟動圍壓和軸壓的動力泵，給水平放置的試樣施加微小的壓力，保證試樣不發生錯位即可。再將夾持器安裝到掃描平臺的轉臺上，調整射線源、試樣和探測器位置，保證有最佳的掃描效果。

（3）水力壓裂過程：首先將軸壓和圍壓增加到實驗設置條件；對試樣進行初始CT掃描，根據掃描效果可進一步調整射線源、試樣或探測器位置；打開注入容器和夾持器注入管線的切換閥門，液體充滿管線，排出空氣；關閉注入管線的切換閥門使流體恒速注入巖芯盲孔，同時記錄流體壓力曲線。如果流體壓力能持續升高，則表明隨著注入泵的持續注入流體發生壓縮，壓裂實驗可以繼續進行，否則需要檢測是否漏液。

（4）壓裂后CT掃描：當流體壓力瞬間出現下降，說明流體壓力達到試樣破裂壓力產生新生裂縫，立即對試樣進行原位CT掃描。掃描完成后，關閉注入泵并打開真空泵，清洗管線和夾持器；卸載圍壓和軸壓，取下夾持器，結束實驗。

（5）數字巖芯處理：對壓裂前后CT掃描數據進行巖芯重構、灰度校準、閾值劃分和裂縫提取處理，詳細處理過程可按下圖操作。

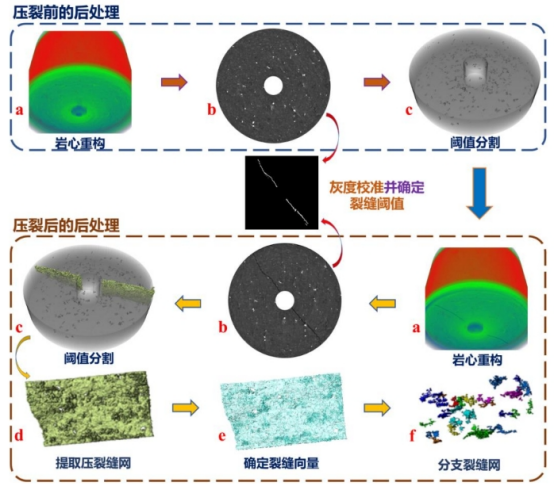

圖2 數字巖芯處理流程

應用案例

在此展示松遼盆地青山口組成熟頁巖水力壓裂CT掃描實驗結果，本次實驗中恒速恒壓泵流速設定為2ml/min，圍壓和軸壓分別固定為3MPa和10MPa。在壓力加載完成后進行第一次CT掃描，分辨率14.95um。掃描完成后打開恒速恒壓泵，排出管線中空氣，并設定好目標流速，記錄進液端流體壓力變化情況，直至流體壓力短時間內快速下降。圖3為2ml/min流速下樣品壓裂過程中，注入流體壓力隨時間變化的過程。從圖中可見，當時間到達340s時，注入流體壓力快速下降，此時壓力達到巖心破裂壓力，巖心從加載階段進入破裂階段，關閉恒速恒壓泵，并進行第二次CT掃描，記錄破裂后巖心狀態，實驗結束。

圖3 2ml/min流速下注入流體壓力隨時間變化圖

將壓裂前后CT掃描數據開展巖心重構，通過CT三維顯微重構軟件將數據處理成可以導入Avizo的格式。通過Avizo首先對兩次掃描的數據進行校準保證灰度統一，而后采用交互式閾值分割劃分巖心中的裂縫、孔隙以及缺陷，并從壓裂后的CT數據中扣除原始數據中的裂縫、孔隙以及缺陷，處理后的兩次CT掃描結果見圖4。

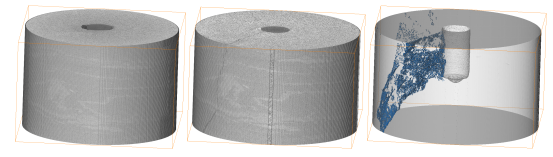

圖4 青山口組頁巖水力壓裂前后原位CT掃描處理結果圖

圖4左為頁巖樣品原始狀態，此樣品原始狀態未見裂縫；圖4中為壓裂后狀態，可見裂縫從盲孔向巖心表面延伸；圖4右為裂縫提取后效果圖，將組成巖石的礦物透明化后可以清晰的看到裂縫發育的位置及形態，并可以定量裂縫的開度、傾角、裂縫率等參數。
