氦氣快速錄井分析儀
產品簡介：
氦氣快速錄井分析儀是一套基于質譜儀檢測方法的氦氣隨鉆檢測設備，可與綜合錄井配套集成，實現氦氣隨鉆檢測數據成圖，實時監控變化趨勢，為勘探開發過程中及時發現氦氣的含量、層位、分布，以及準確評價氦氣提供詳實的第一手?jǐn)?shù)據資料。
咨詢電話：0512-68786805
核心優勢 技術參數 應用案例
  • 采用高真空316不銹鋼腔體，使用特殊法蘭結構保證儀器的真空度1
  • 優化了四極桿系統在低荷質比端的性能，降低Hz對氦氣精確檢測的干擾，開展高精度鉆井現場隨鉆實時氦氣測量2
  • 傳輸實時數據與錄井互聯，獲取隨鉆過程中氦氣含量垂向變化剖面3

    • 氦氣快速錄井分析儀主要技術參數

    名稱名稱
    氦氣可檢測濃度下限1ppm
    濃度上限5%
    檢測精度誤差范圍±5%
    檢測周期30s
    工作電源220V±10V


    氦氣快速錄井分析儀應用案例

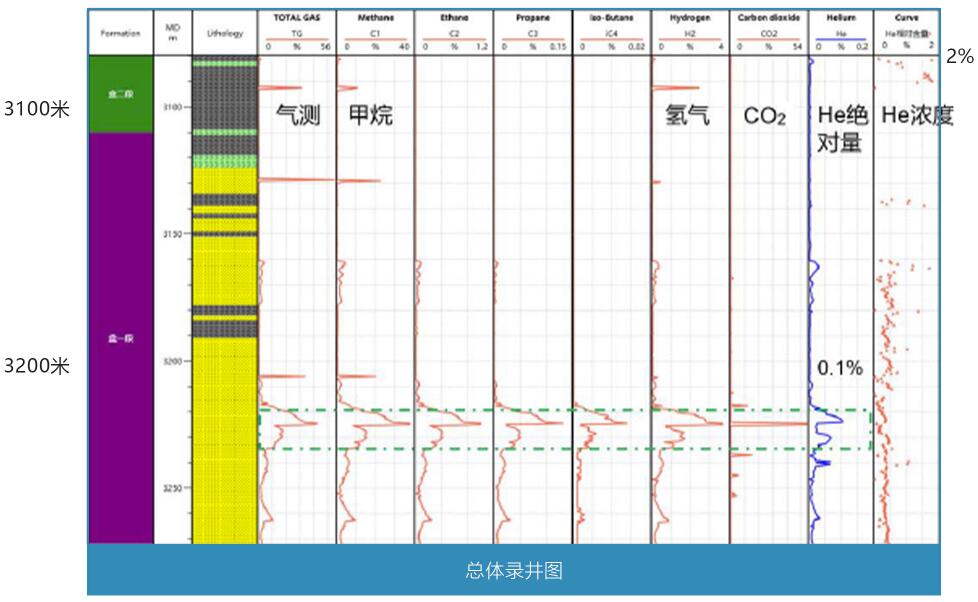

    鄂爾多斯杭錦旗地區JPH-501井地層氦氣隨鉆檢測:JPH-501井位于鄂爾多斯盆地伊陜斜坡北部東勝氣田，鉆探層位二疊系下統下石盒子組。


    進鉆深度3100m-3270m。甲烷氣測高點大于40%，進儲層后大多數時候是5-8%。藍色是泥漿氣中氦氣的含量，最高點0.1%，總體趨勢是隨著氣測高而增加，但也有少部分地方不同。最右列是反演到地層里面氦氣的濃度，變化范圍是0-2%。
