一、全直徑巖心掃描分析

全直徑巖心掃描分析技術是對巖心樣本進行全方位掃描和分析的方法。這種技術可以在不破壞巖心樣本的情況下，獲取其內部結構和特征的高分辨率三維圖像。通過全直徑巖心掃描，可以詳細了解巖石的孔隙度、裂縫、礦物組成等信息，進而為地質研究、礦產勘探和資源開發提供重要的數據支持。

從毫米級到微米級

計算裂縫傾角、開度、密度、裂縫率等

關鍵地質參數

二、微納米CT掃描孔隙結構表征

石油勘探的成功很大程度上依賴于對儲層巖石的孔隙度、滲透率以及流體在巖石中的流動特性的了解。由于微納米CT掃描能夠提供巖石內部微觀結構的詳細信息，它在石油勘探中發揮著越來越重要的作用。

1. 微米CT掃描孔隙結構評價

通過掃描可獲得豐富的巖心結構定性以及微觀孔隙定量參數。

2. 孔隙等效直徑篩分

3. 孔隙參數定量表征

孔隙提取、構建三維模型

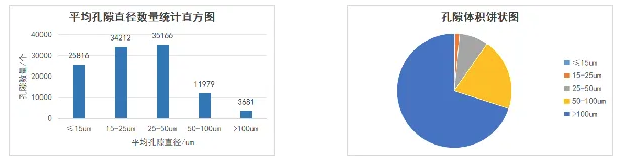

CT掃描定量參數表

三、納米孔隙定量表征

1. Maps-SEM：有機孔、無機孔定量計算

提取有機質、孔隙以及高密度礦物；劃分有機孔隙、無機孔隙、裂縫；定量表征孔隙參數，有機孔占比14.75%，無機孔及裂縫占比85.25%，孔徑主要分布在30~120nm。

↓↓↓

↓↓↓

裂縫提取

高密度礦物提取

有機質提取

無機孔隙提取

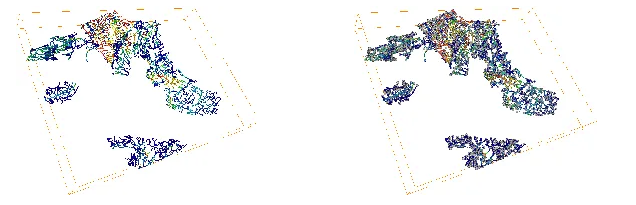

2. FIB-SEM：三維重構、孔隙網絡模型及孔徑定量表征

獲取高分辨率的圖像，進行三維重構，提取孔隙網絡，構建孔隙網絡模型；分析孔隙形狀、孔徑和連通性等特征，模擬計算滲透率。

▼

▼

▼

▼

骨架模型

根據FIB-SEM掃描結果提取孔隙，計算孔徑、孔隙表面積、孔隙體積、配位數、迂曲度等定量參數，通過PMN或骨架網絡模型表征連通孔隙。
