近期，冠德科技為東華理工打造的磁屏蔽室（零磁空間）和熱退磁爐成功交付，該磁屏蔽室采用 “多層被動屏蔽+智能主動補償” 混合技術，靜磁場屏蔽效能達到國內領先水平，體現了 “企業主導、高校參與、院所支撐” 的新型合作機制，為國產高端科研設備研發提供了可復制的范本。

零磁空間

零磁空間可以屏蔽掉地球磁場的影響，使儀器和樣品在近乎零磁場空間開展實驗，不僅在研究地磁學基本理論、模擬實驗以及試驗新型高精度磁場傳感器方面有十分重要的作用，同時也是大地電磁等觀測設備的檢測試驗平臺。

零磁空間可以應用于地磁學、古地磁學、空間物理科學、生物磁學、高能物理及基礎物理等研究方向。

模擬計算

技術參數

熱退磁爐

理想的熱退磁器應在熱處理期間保持樣品室中的“零”磁場。然而，磁場噪聲，包括結構材料的殘余磁場和加熱元件中的交流電（AC）引起的感應磁場，這可能會影響古地磁結果，尤其是對于磁性較弱的樣品。

在此前提下，冠德科技的科研團隊借鑒最新的科研成果，研發了這款操作方便快捷，質量可靠的TD-PGL-100型高精度熱退磁爐，仿真和實際測量表明，使用新技術可以大大降低加熱電流磁場。熱退磁實驗表明，即使對于弱磁性樣品，新型退磁器也可以產生低噪聲結果。

中國科學院地質與地球物理研究所博士研究生袁杰等（2020）利用TD- PGL -100型高精度熱退磁爐研究了桑丹林剖面紅色層的古地磁行為。所得結果可與傳統的熱退磁爐對同一剖面發表的古地磁結果進行合理比較。顯然，使用TD- PGL -100的數據（圖a）可以確定高溫組分（650-680℃）的古地磁定向數據，而使用傳統熱退磁爐在620-660℃進行熱退磁后，一些殘余方向變得不穩定（圖b）。

圖a

圖b

磁屏蔽材料的選擇

經過磁場模擬計算，及用戶小于200nT列余磁場的具體要求，本公司選用0.5mm 武鋼生產硅鋼片，硅鋼片比坡莫合金更具有經濟優勢，且其對于外界震動、被擊和雜散磁場的影響敏感度較低，利于屏蔽性能的穩定。尤其近十幾年來，國內外硅鋼材料的研發與時俱進，可以優選導磁率指標比昔目高兩倍的適宜研制屏蔽室的硅鋼板材。

磁場強度的要求

在磁屏蔽系統的整體架構中，靜態殘余磁場的各項指標均需嚴格遵循高標準要求。該系統內任意一點所制得的磁場強度，在X、Y、Z三個軸向的分量均被嚴格控制在不超過 200nT 的范圍。

磁屏蔽屋效果圖

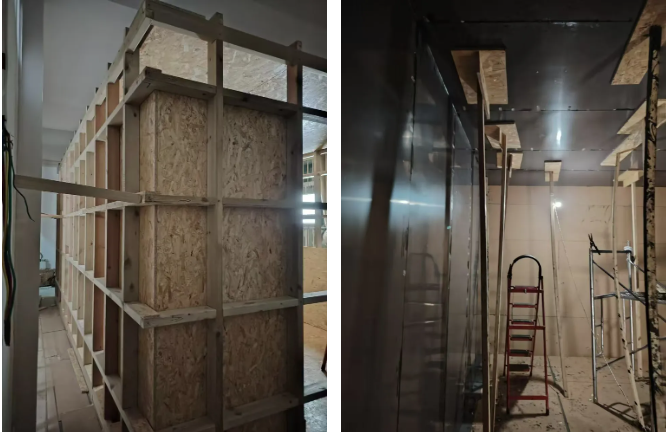

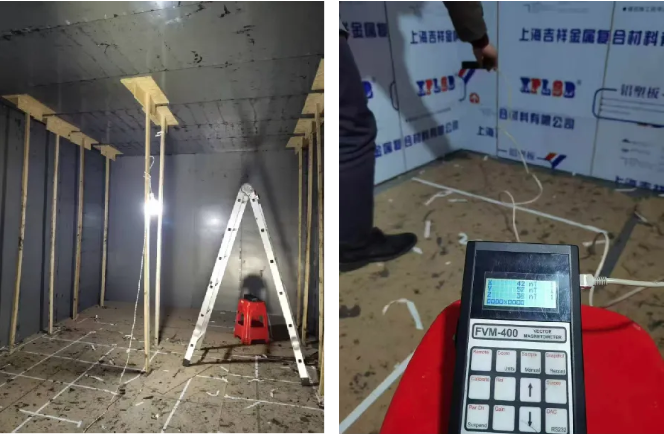

屏蔽層施工和檢測

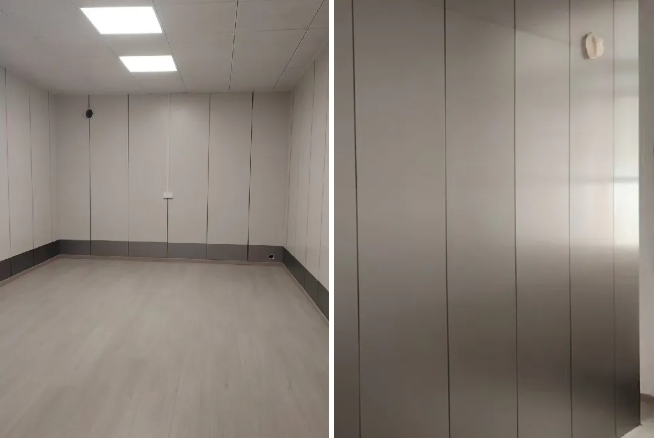

磁屏蔽室
